Gitre til spektrometre

Ibsen syntetisk kvarts transmissionsgitre muliggør gitre med høj opløsning og høj effektivitet, der er ideelle til kompakte spektrometre.

Ibsen tilbyder en række spektrometer gitre, der spænder fra UV-båndbredder over VIS til NIR-båndbredder, og tilbyder også specialdesign af gitre til din OEM applikation. Produktion ved hjælp af vores stepper-litografi eller proprietære, omkostningseffektive Holostepper-teknologi gør det muligt at fremstille holografiske, 100 % syntetisk kvarts Master-gitre til priser, der tidligere kun var mulige for replikaer.

Litografisk eller holografisk stepmønsterteknologi kombinerer den højeste mønsterkvalitet med reproducerbarheden og omkostningsniveauet for replikerede gitre.
Gitteropløsninger op til ~3000 l/mm
Høj diffraktionseffektivitet med høj spredning
Lav polarisation afhængighed (PDL) over et bredt spektralområde
Kombineret bølgelængdespredning og foldeelementer

Produkter

Ud over levering af OEM riste tilbyder Ibsen et komplet sortiment af standard spektrometer riste, som er tilgængelige fra lager.

Hele Ibsens gitterportefølje består af 4 forskellige gittertyper, som kan være velegnede til forskellige spektrometriske anvendelser:

Ekstremt højeffektive (enhver polarisation) gitre
polarisationsuafhængig gitre)

Ekstremt højeffektivt (enkelt polarisation) gitter
(smalbånds enkelt polarisation gitter)

Meget høj effektivitet spektrometer gitter
(smalbånds spektrometer gitter)

Høj effektivitet spektrometer gitter
(fuld oktav spektrometer gitter).

eXtreme effektivitet spektrometer riste

Ideel til Raman og optisk kohærens-tomografi

XE-gitre fra Ibsen produceres ved hjælp af litografisk eller holografisk stepper-teknologi i 100 % dielektriske materialer. Dette fører til uovertrufne termiske og miljømæssig stabilitet, uden polymerer, epoxier, gelatiner eller metaller i den optiske bane eller i gitteret overhovedet. Avanceret ætseteknologi sikrer høj diffraktionseffektivitet og lav polarisation afhængighed over en båndbredde på flere hundrede nm. Lav vinkelfølsomhed er en ekstra bonus for moduldesign og montering.

UV

gitter	Bølgelængdeområde (nm)	Opløsning (l/mm)	Gitterareal (mm x mm)	Størrelse på substrat (mm x mm)
FSTG-UVVIS1250-702	190 - 850	1250	4.0 x 4.0	5.0 x 8.0
FSTG-UVNIR966-701	190 - 1100	966.2	4 x 4	5 x 8
FSTG-UV2847-916	200 - 400	2847	13.5 x 12. 5	15 x 15
FSTG-XUV2421-906	190 - 437	2421	4 x 4	5 x 7
FSTG-XUV2421-921	190 - 437	2421	8.1 x 8.1	9.1 x 12

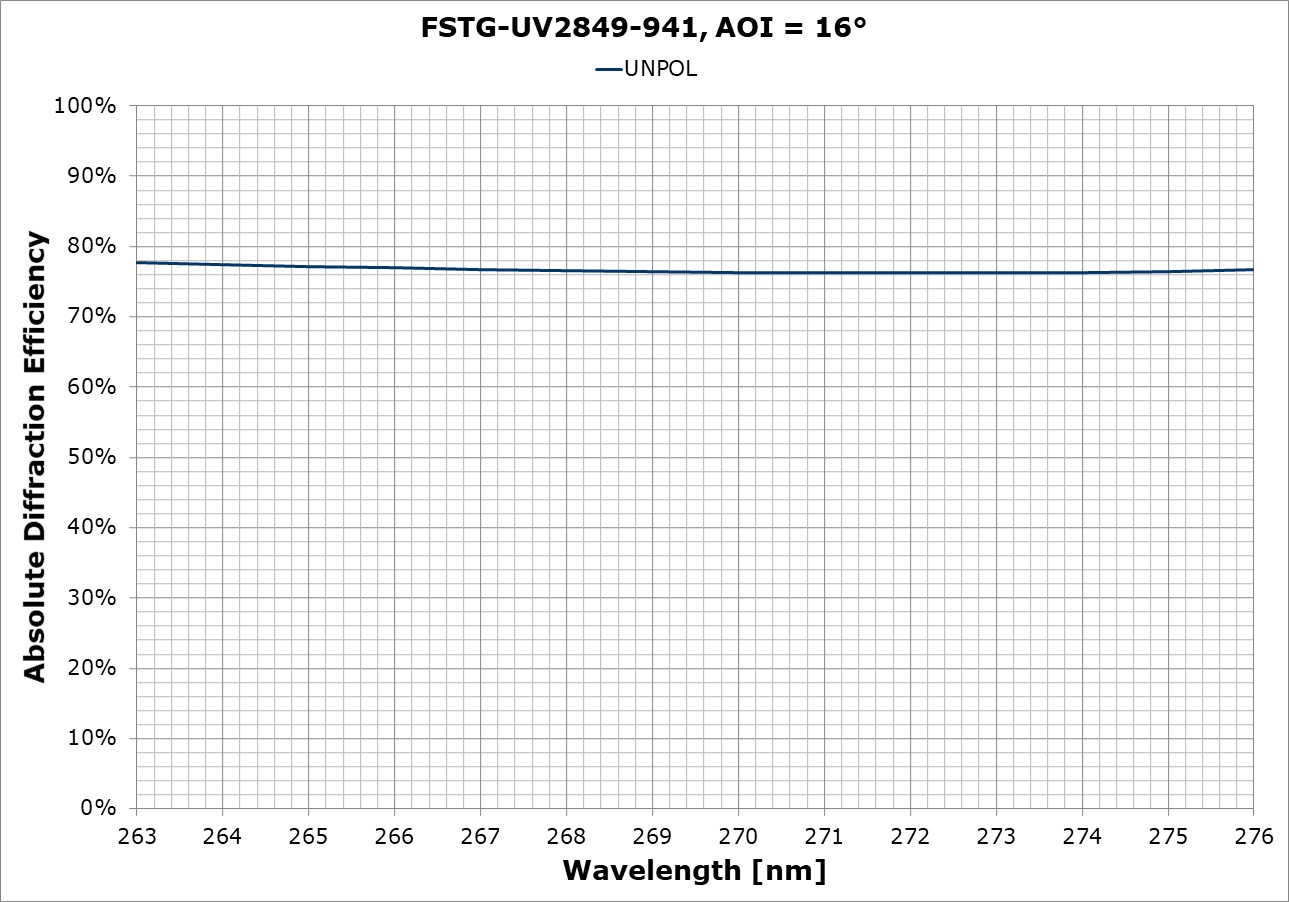

FSTG-UV2849-941ds	263 - 276	2849	34 x 40	36 x 42
FSTG-XVIS1274-904	360 - 830	1274	4 x 4	5 x 7
FSTG-XVIS1274-920	360 - 830	1274	8.1 x 8.1	9.1 x 12
FSTG-XVIS1105-927	415 -957	1105	8.1 x 8.1	9.1 x 12

VIS

gitter	Bølgelængdeområde (nm)	Opløsning (l/mm)	Gitterareal (mm x mm)	Størrelse på substrat (mm x mm)
FSTG-UVVIS1250-702	190 - 850	1250	4.0 x 4.0	5.0 x 8.0
FSTG-UVNIR966-701	190 - 1100	966.2	4 x 4	5 x 8
FSTG-XVIS1105-927	415 -957	1105	8.1 x 8.1	9.1 x 12
FSTG-XVIS1274-904	360 - 830	1274	4 x 4	5 x 7
FSTG-XVIS1274-920	360 - 830	1274	8.1 x 8.1	9.1 x 8.1
FSTG-XVIS1274-942ds	360 - 830	1274	27.1 x 26	27.5 x 30
FSTG-VIS1379-911	400 - 800	1379	13.5 x 12.5	15 x 15
FSTG-VIS1742-357	675 - 900	1742	7.785 x 5.785	9.375 x 7.375
FSTG-XSNIR966-910	475 - 1100	966	4 x 4	5 x 7
FSTG-XSNIR966-913	475 - 1100	966	8.1 x 8.1	9.1 x 12
FSTG-SNIR966-915	500 - 1100	966	13.5 x 12.5	15 x 15
FSTG-VIS2212-354ds	532 - 732	2212	28 x 21	30 x 24

NIR

gitter	Bølgelængdeområde (nm)	Opløsning (l/mm)	Gitterareal (mm x mm)	Størrelse på substrat (mm x mm)
FSTG-UVNIR966-701	190 - 1100	966.2	4 x 4	5 x 8
FSTG-XSNIR966-910	475 - 1100	966	4 x 4	5 x 7
FSTG-XSNIR966-913	475 - 1100	966	8.1 x 8.1	9.1 x 12
FSTG-SNIR966-915	500 - 1100	966	13.5 x 12.5	15 x 15
Raman FSTG-NIR1500-908	785 - 1100	1500	16 x 12	19 x 15
FSTG-NIR1500-356ds	785 - 1100	1500	28 x 21	30 x 24
FSTG-NIR1500-909	785 - 1100	1500	30 x 15	33 x 18
FSTG-NIR1500-903	815 - 1065	1500	16 x 12	19 x 15
FSTG-NIR757-905	815 - 1065	757	17.2 x 27.8	18.2 x 29.8
FSTG-NIR622-919	900 - 1700	622	13.5 x 12.5	15 x 15
FSTG-XNIR410-937	1600 - 2500	410	9.6 x 4.8	10 x 7
FSTG-XNIR459-917	1100 - 2200	459	13.5 x 12.5	15 x 15
