Interrogation monitors

class="img-responsive

Ibsen Photonics' I-MON Interrogation Monitors sætter nye standarder for hurtig spektrumovervågning i realtid af FBG-sensorsystemer.

Den unikke kombination af meget hurtig målefrekvens, lavt strømforbrug og kompakt størrelse gør dem velegnede til en bred vifte af applikationer. I-MON'erne er nemme at integrere og opfylder industrielle kvalifikationsstandarder.

Princip

FBG-sensoren er et kort stykke optisk fiber med en periodisk modulation af refraktivt index i optisk fiber.

Den periodiske modulation af refraktivt index genereres af interferensmønster , der er skabt af fasemaskeog det skaber en smal filterrespons med maksimal refleksionsevne ved en bølgelængde, der bestemmes af FBG'ens periode.

En bredbåndskilde som f.eks. en superlysende diode (SLED) eller en forstærket spontan emissionskilde (ASE) kan bruges som lyskilde til FBG-sensorsystemet.

Når FBG'en er monteret på en struktur, kan den blive strakt eller komprimeret på grund af strukturelle ændringer i strukturen. Dette medfører en ændring i FBG-perioden, og FBG'ens maksimale refleksionsevne forskydes tilsvarende til λi+Δλ. Hver fiber kan indeholde et væld af FBG-sensorer, der alle har forskellige maksimale refleksionsbølgelængder.

Bestemmelse af den maksimale refleksionsbølgelængde og forskydning af den maksimale bølgelængde er grundlaget for FBG-sensing, da måling af den reflekterede bølgelængde kan konverteres til parametre som belastning, tryk, vibration og temperatur. I-MON Interrogation Monitors er designet til at måle refleksionsspektrene fra FGB-sensorerne og levere data til kontrolelektronikken eller pc'en til peak-bestemmelse.

Funktioner

Den kompakte størrelse og det enkle elektronikinterface gør I-MON Interrogation Monitors ideel til direkte montering på kundens kontrolprint til afhøringssystemet.

I-MON-serien har følgende funktioner:

  • Hurtig målefrekvens

  • Kompakt størrelse

  • Lavt strømforbrug

  • Ingen bevægelige dele

  • Miljømæssigt stabile syntetisk kvarts gitre

Anvendelser

FBG-aflæsning:

  • Vibrationsanalyse

  • Temperaturmålinger

  • Overvågning af tryk

  • Målinger af belastning

class="img-responsive

Platforme til overvågning af afhøringer

Vi tilbyder vores I-MON'er i 4 forskellige serier. Nedenfor kan du finde hjælp til at identificere, hvilken af vores I-MON-serier der passer bedst til dine behov. Hver serie kan leveres i forskellige bølgelængdeområder, 1550 nm som det mest almindelige, 1310 nm og 835 nm. Derudover tilbyder vi et bredbånd lyskilde med indbygget cirkulator og USB-kontrol til plug-and-play-drift.

class="img-responsive

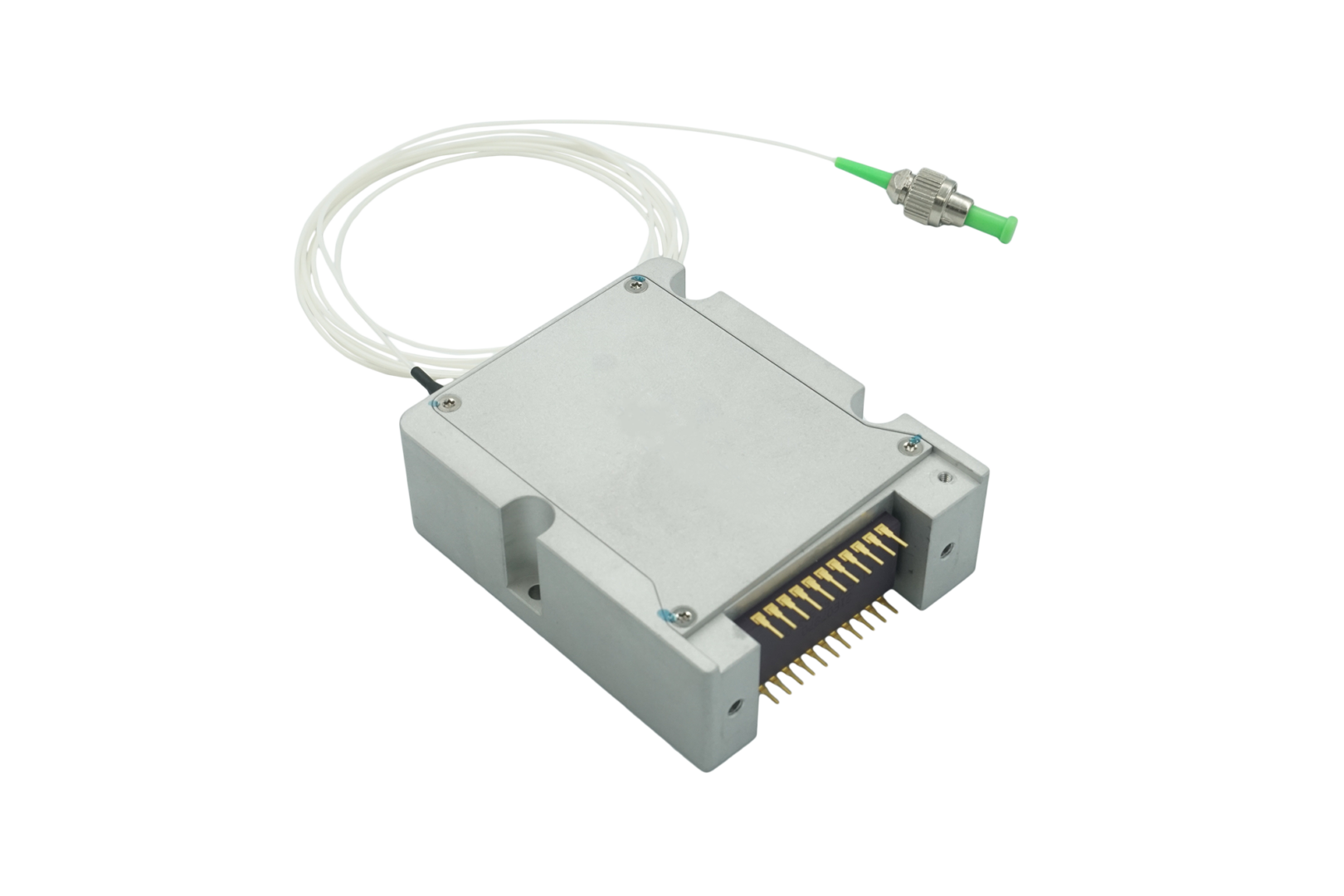

I-MON OEM

KOMPAKT

I-MON OEM -serien er kompakt, let og omkostningseffektiv, og den er ideel til kunder, der ønsker fuld kontrol over al elektronik og software, da kunden interfacer direkte med I-MON-diodearrayet.

Der findes et Developer's Kit til at komme i gang - plug-and-play.

class="img-responsive

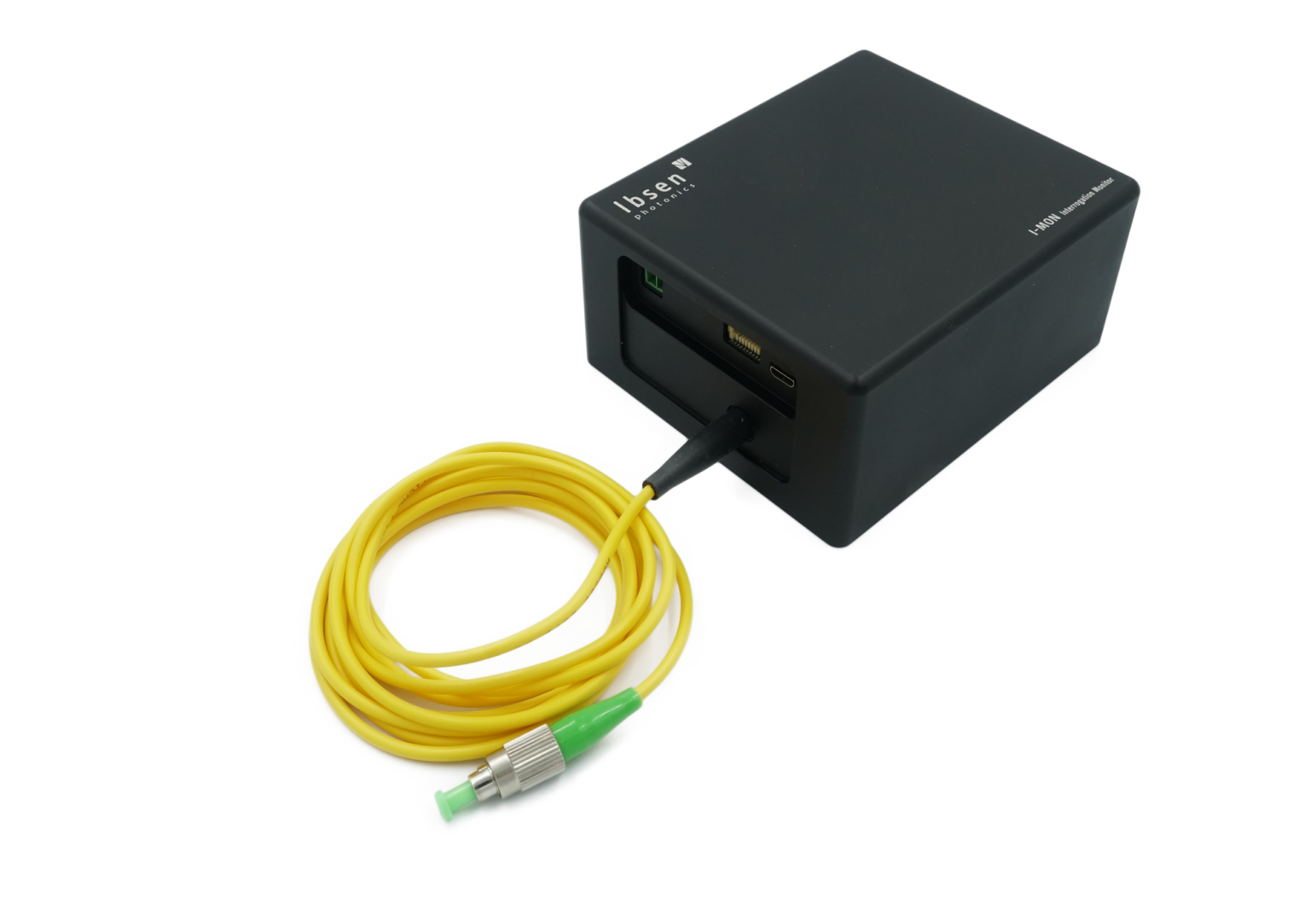

I-MON USB

PLUG-AND-PLAY

I-MON USB-serien er højtydende, hurtig og robust og leveres med USB-interface og software til plug-and-play-drift. Den er velegnet til både industrielle anvendelser og laboratorieeksperimenter i kombination med en kundevalgt lyskilde. LabVIEW-baseret software giver mulighed for tilpasning og enkel sammenkobling med andet testudstyr. DLL og drivere leveres til yderligere tilpasning.

class="img-responsive

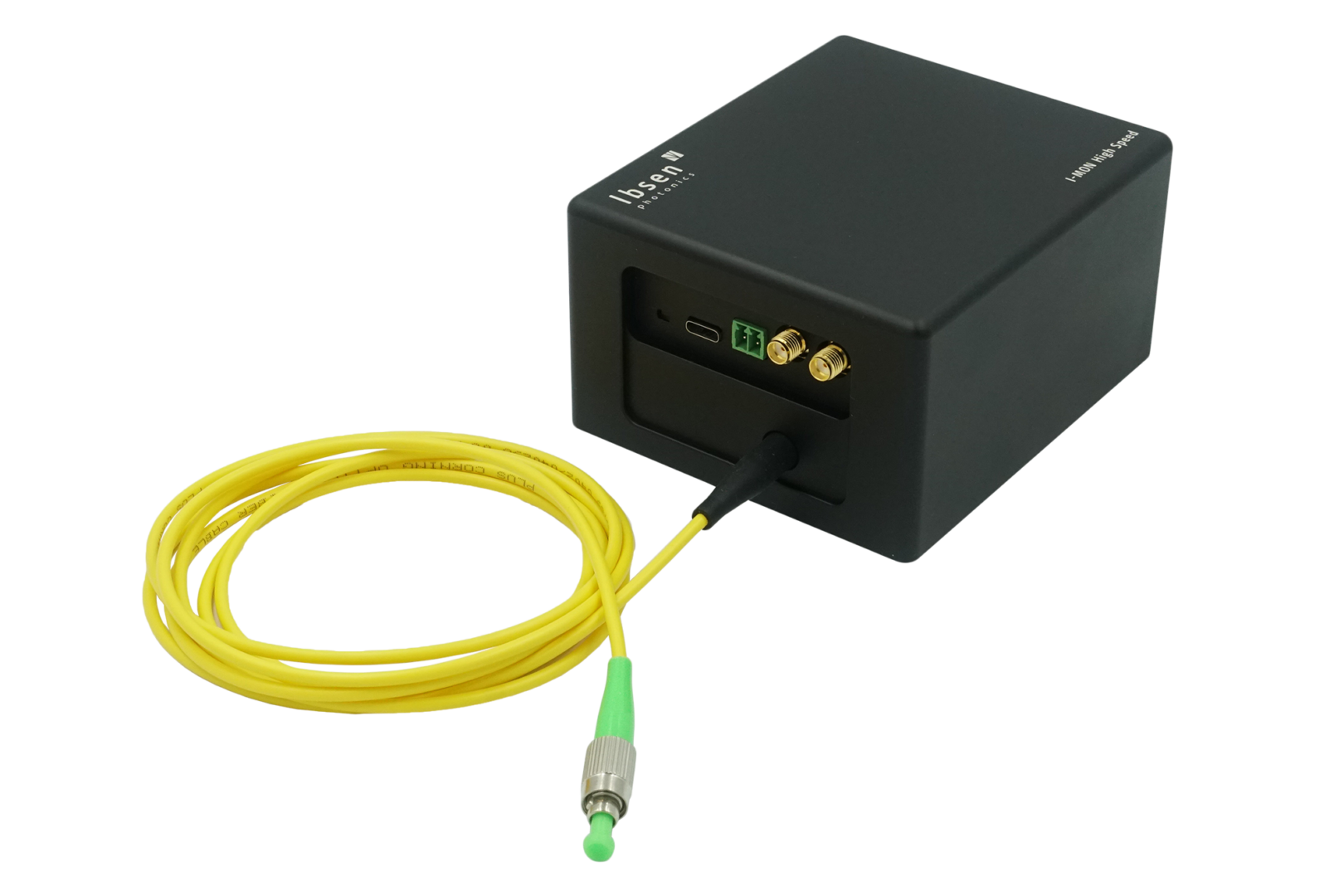

I-MON høj hastighed

HØJ HASTIGHED

I-MON High Speed-serien giver mulighed for fuldspektrede målinger på op til 35 kHz, samtidig med at der opretholdes en sub-picometer opløsning på bølgelængden. Den er robust, hvilket gør den velegnet til både industrielle anvendelser og laboratorieeksperimenter i kombination med en kundevalgt lyskilde. Den leveres med GigE-grænseflade og software til plug-and-play-drift. LabVIEW-baseret software giver mulighed for tilpasning og enkel sammenkobling med lyskilder og andet testudstyr.

class="img-responsive

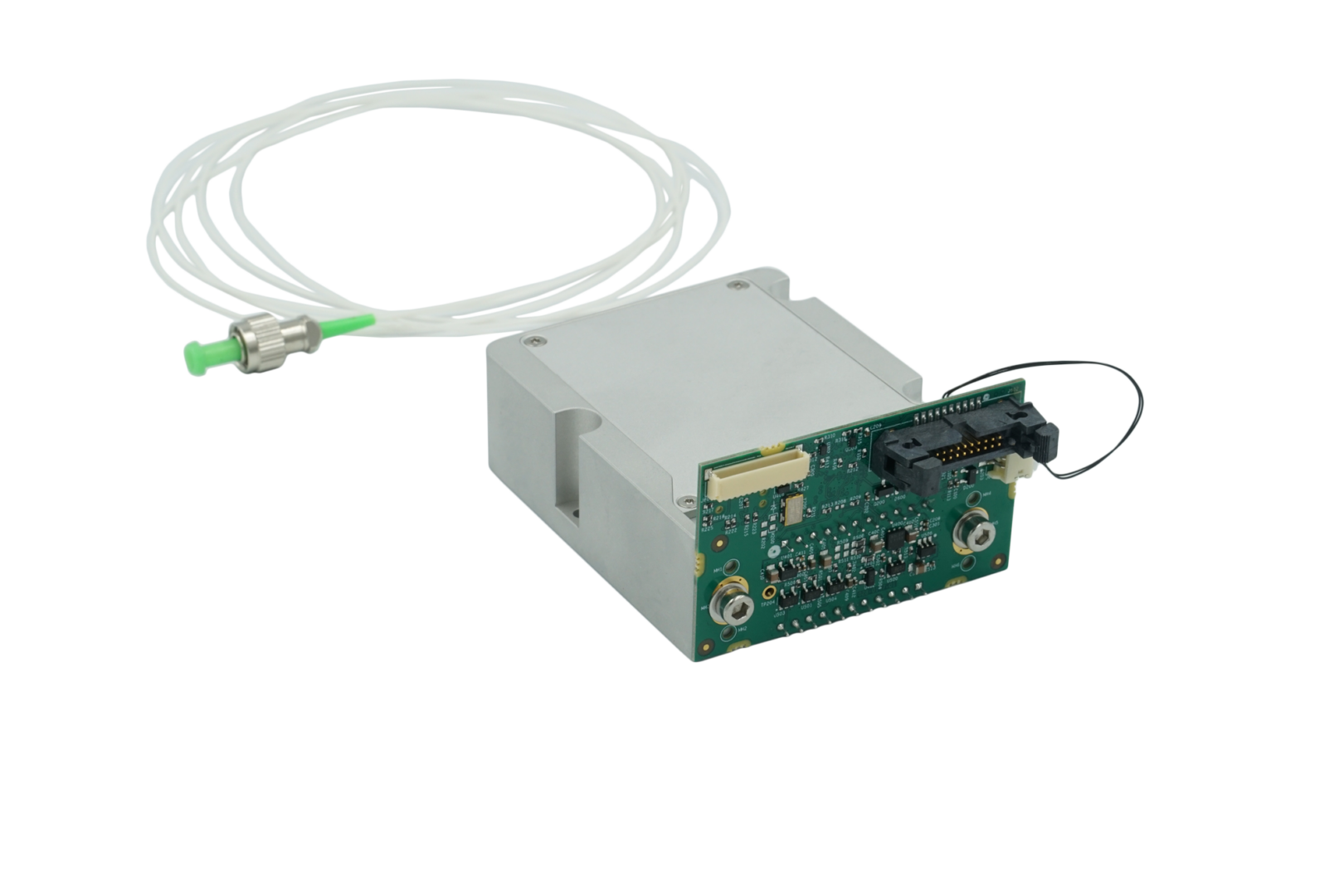

I-MON DISB

KOMPAKT

I-MON DISB er forsynet med DISB-elektronik, der konverterer det analoge videooutput fra detektoren til et 16-bit digitalt signal, der kan aflæses via SPI-interface. Den er ideel til kunder, der ønsker en robust og pålidelig industriel grænseflade til I-MON, software- og hardwaretriggerkontrol, indbygget gennemsnitsberegning, interesseområde og avanceret lampekontrol.
