Spektrometer-elektronik

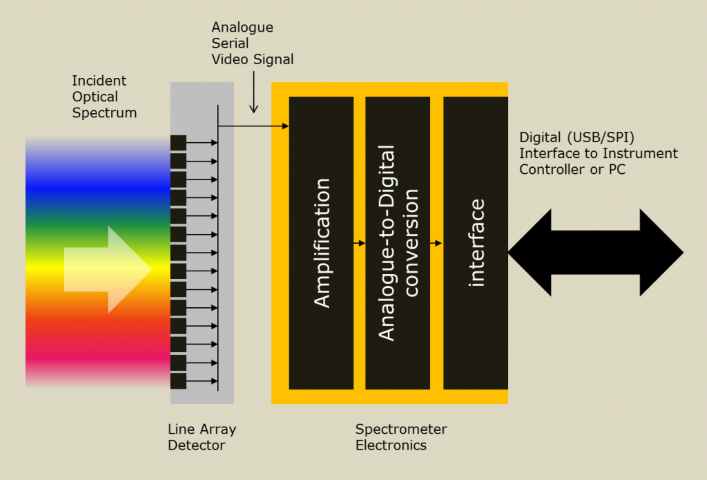

Funktionen af vores spektrometerelektronik er at konvertere det analoge videosignal fra diode-array-detektoren til et robust digitalt signal, der kan aflæses via et standardinterface, såsom USB eller SPI. Den specifikke elektronik, der kræves, afhænger af, hvilken type detektor dit spektrometer er udstyret med.
Nedenfor finder du links til al vores tilgængelige elektronik og kameraer. For nogle spektrometre tilbyder vi også muligheden for at levere spektrometeret uden elektronik, så du kan udvikle din egen.
DISB-101T
Elektronik, der bruges til de fleste CMOS-udstyrede spektrometre.
Interfacet er et serielt perifert interface (SPI), og ved at kombinere det med et USB-brokort kan du interagere via USB. Du kan se en liste over funktionerne i DISB-101T i tabellen nedenfor.
| Elektronik | DISB-101T |
|---|---|
| Hovedgrænseflade | SPI |
| Valgfri grænseflade | USB (DISB-USB-bro) |
| Billedhastighed over SPI | 600 Hz (2048 px) 300 Hz (4096 px) |
| Billedhastighed over USB | 250 Hz (2048 px) 125 Hz (4096 px) |
| Understøttede detektorer | S11639-01 CMOS S13496 CMOS |
| Strømforbrug (typ.) | 08 W |
| integrationstid kontrol | Kan konfigureres integrationstid |
| Ekstern udløser | Konfigurerbar forsinkelse Jitter +/-10 nano sek. |
| Udgang til lampestyring | Ja |
| On-board beregninger | Gennemsnitsberegning |
| Region af interesse | Ja |
| Indbygget lagring af kalibreringskoefficient | Ja |
| Temperaturovervågning | Ja |
| Fjernopgradering af firmware | Ja |
| Evalueringssoftware (Windows) | DISB-USB evalueringssoftware |
| Programmeringsgrænseflade | Register R/W over SPI |
DISB-105
Elektronik, der bruges til vores kompakte CMOS-udstyrede spektrometre.
Grænsefladen er Serial Peripheral Interface (SPI), og ved at kombinere den med et USB-brokort kan du oprette en grænseflade via USB. Du kan se en liste over funktionerne i vores DISB-105 i tabellen nedenfor.
| Elektronik | DISB-105 |
|---|---|
| Hovedgrænseflade | SPI |
| Valgfri grænseflade | USB (DISB-USB-bro) |
| Billedhastighed (SPI, 256 pixels) | 4800 Hz |
| Understøttede detektorer | S14739 |
| Strømforbrug (typ.) | 0.8 W |
| integrationstid kontrol | Kan konfigureres integrationstid |
| Ekstern udløser | Konfigurerbar forsinkelse Jitter +/-10 nano sek. |
| On-board beregninger | Gennemsnitsberegning |
| Indbygget lagring af kalibreringskoefficient | Ja |
| Temperaturovervågning | Ja |
| Evalueringssoftware (Windows) | DISB-USB evalueringssoftware |
| Programmeringsgrænseflade | Register R/W over SPI |
DISB-220
Elektronik, der bruges til vores NMOS-udstyrede spektrometre.
Grænsefladen er Serial Peripheral Interface (SPI), og ved at kombinere den med et USB Bridgeboard kan du interagere via USB. Du kan se en liste over funktionerne i vores DISB-220 i tabellen nedenfor.
| Elektronik | DISB-220 |
|---|---|
| Hovedgrænseflade | SPI |
| Valgfri grænseflade | USB (DISB-USB-bro) |
| Billedhastighed (SPI, 256 pixels) | 148 Hz |
| Understøttede detektorer | S8380 S8381 |
| Strømforbrug (typ.) | 0.775 W |
| integrationstid kontrol | Kan konfigureres integrationstid |
| Ekstern udløser | Konfigurerbar forsinkelse Jitter +/-10 nano sek. |
| On-board beregninger | Ja |
| Indbygget lagring af kalibreringskoefficient | Ja |
| Temperaturovervågning | Ja |
| Evalueringssoftware (Windows) | DISB-USB evalueringssoftware |
| Programmeringsgrænseflade | Register R/W over SPI |
DISB-290
Elektronik, der bruges til vores TE-kølede NMOS-udstyrede spektrometre.
Grænsefladen er Serial Peripheral Interface (SPI), og ved at kombinere den med et USB-brokort kan du oprette en grænseflade via USB. Du kan se en liste over funktionerne i vores DISB-290 i tabellen nedenfor.
| Elektronik | DISB-290 |
|---|---|
| Hovedgrænseflade | SPI |
| Valgfri grænseflade | USB (DISB-USB-bro) |
| Billedhastighed (SPI, 256 pixels) | 148 Hz |
| Understøttede detektorer | S8382 S8383 |
| Strømforbrug (typ.) | 0.275 W |
| TEC strømforbrug (typ.) | 2 W |
| integrationstid kontrol | Kan konfigureres integrationstid |
| Ekstern udløser | Konfigurerbar forsinkelse Jitter +/-10 nano sek. |
| On-board beregninger | Ja |
| Indbygget lagring af kalibreringskoefficient | Ja |
| Temperaturovervågning | Ja |
| TEC-kontrol | Ja |
| Evalueringssoftware (Windows) | DISB-USB evalueringssoftware |
| Programmeringsgrænseflade | Register R/W over SPI |
DISB-315
Elektronik, der bruges til vores støjsvage, ikke-kølede CCD-udstyrede spektrometre.
Grænsefladen er Serial Peripheral Interface (SPI), og ved at kombinere den med et USB-brokort kan du oprette en grænseflade via USB. Du kan se en liste over funktionerne i vores DISB-315 i tabellen nedenfor.
| Elektronik | DISB-305/315 |
|---|---|
| Hovedgrænseflade | SPI |
| Valgfri grænseflade | USB (DISB-USB-bro) |
| Billedhastighed (SPI, 1024/2048 pixels) | 166/100 Hz |
| Understøttede detektorer | S10420 BT-CCD |
| Strømforbrug (typ.) | 0.275 W |
| integrationstid kontrol | Kan konfigureres integrationstid |
| Ekstern udløser | Konfigurerbar forsinkelse Jitter +/-20 nano sek. |
| On-board beregninger | Gennemsnitsberegning |
| Indbygget lagring af kalibreringskoefficient | Ja |
| Temperaturovervågning | Ja |
| Evalueringssoftware (Windows) | DISB-USB evalueringssoftware |
| Programmeringsgrænseflade | Register R/W over SPI |
DISB-380
Elektronik, der bruges til vores højhastighedsspektrometre med ikke-kølet CCD.
Grænsefladen er Serial Peripheral Interface (SPI), og ved at kombinere den med et USB-brokort kan du oprette en grænseflade via USB. Du kan se en liste over funktionerne i vores DISB-380 i tabellen nedenfor.
| Elektronik | DISB-380 |
|---|---|
| Hovedgrænseflade | SPI |
| Valgfri grænseflade | USB (DISB-USB-bro) |
| Billedhastighed (SPI, 2048 pixels) | 600 Hz |
| Understøttede detektorer | S11156 BT-CCD |
| Strømforbrug (typ.) | 3.7 W |
| integrationstid kontrol | Kan konfigureres integrationstid |
| Ekstern udløser | Konfigurerbar forsinkelse Jitter +/-10 nano sek. |
| On-board beregninger | Ingen |
| Indbygget lagring af kalibreringskoefficient | Ja |
| Temperaturovervågning | Ja |
| Evalueringssoftware (Windows) | DISB-USB evalueringssoftware |
| Programmeringsgrænseflade | Register R/W over SPI |
DISB-386
Elektronik, der bruges til vores støjsvage TE-kølede CCD-spektrometre. Grænsefladen er Serial Peripheral Interface (SPI), og ved at kombinere den med et USB-brokort kan du oprette en grænseflade via USB. Du kan se en liste over funktionerne i vores DISB-386 i tabellen nedenfor.
| Elektronik | DISB-386 |
|---|---|
| Hovedgrænseflade | SPI |
| Valgfri grænseflade | USB (DISB-USB-bro) |
| Billedhastighed (SPI, 2048 pixels, S11850/S14651-detektor) | 100/83 Hz |
| Understøttede detektorer | S11850 BT-CCD S14651 BT-CCD |
| Strømforbrug (typ.) | 1.25 W |
| TEC strømforbrug (typ.) | 0.7 W |
| integrationstid kontrol | Kan konfigureres integrationstid |
| Ekstern udløser | Konfigurerbar forsinkelse Jitter +/-20 nano sek. |
| On-board beregninger | Gennemsnitsberegning |
| Indbygget lagring af kalibreringskoefficient | Ja |
| Temperaturovervågning | Ja |
| TEC-kontrol | Ja |
| Evalueringssoftware (Windows) | DISB-USB evalueringssoftware |
| Programmeringsgrænseflade | Register R/W over SPI |
DISB-400
Elektronik, der bruges til kompakte, ukølede InGaAs-udstyrede spektrometre. Grænsefladen er Serial Peripheral Interface (SPI), og ved at kombinere den med et USB Bridgeboard kan du oprette en grænseflade via USB. Du kan se en liste over funktionerne i vores DISB-400 i tabellen nedenfor.
| Elektronik | DISB-400 |
|---|---|
| Hovedgrænseflade | SPI |
| Valgfri grænseflade | USB (DISB-USB-bro) |
| Billedhastighed (SPI, 256 pixels) | 3000 Hz |
| Understøttede detektorer | G13913 |
| Strømforbrug (typ.) | 0.8 W |
| integrationstid kontrol | Kan konfigureres integrationstid |
| Ekstern udløser | Konfigurerbar forsinkelse Jitter +/-20 nano sek. |
| On-board beregninger | Gennemsnitsberegning |
| Indbygget lagring af kalibreringskoefficient | Ja |
| Temperaturovervågning | Ja |
| Evalueringssoftware (Windows) | DISB-USB evalueringssoftware |
| Programmeringsgrænseflade | Register R/W over SPI |
DISB-411
Elektronik, der bruges til kompakte, ukølede InGaAs-udstyrede spektrometre. Grænsefladen er Serial Peripheral Interface (SPI), og ved at kombinere den med et USB Bridgeboard kan du oprette en grænseflade via USB. Du kan se en liste over funktionerne i vores DISB-411 i tabellen nedenfor.
| Elektronik | DISB-411 |
|---|---|
| Hovedgrænseflade | SPI |
| Valgfri grænseflade | USB (DISB-USB-bro) |
| Billedhastighed (SPI, 256 pixels) | 4800 Hz |
| Understøttede detektorer | G11620 |
| Strømforbrug (typ.) | 0.8 W |
| integrationstid kontrol | Kan konfigureres integrationstid |
| Ekstern udløser | Konfigurerbar forsinkelse Jitter +/-20 nano sek. |
| On-board beregninger | Ja |
| Indbygget lagring af kalibreringskoefficient | Ja |
| Temperaturovervågning | Ja |
| Evalueringssoftware (Windows) | DISB-USB evalueringssoftware |
| Programmeringsgrænseflade | Register R/W over SPI |
DISB-415
Elektronik, der bruges til kompakte, ukølede InGaAs-udstyrede XNIR-spektrometre. Grænsefladen er Serial Peripheral Interface (SPI), og ved at kombinere den med et USB Bridgeboard kan du oprette en grænseflade via USB. Du kan se en liste over funktionerne i vores DISB-415 i tabellen nedenfor.
| Elektronik | DISB-415 |
|---|---|
| Hovedgrænseflade | SPI |
| Valgfri grænseflade | USB (DISB-USB-bro) |
| Billedhastighed (SPI, 128 pixels) | 9600 Hz |
| Understøttede detektorer | G11476N-128LB |
| Strømforbrug (typ.) | 0.8 W |
| integrationstid kontrol | Kan konfigureres integrationstid |
| Ekstern udløser | Konfigurerbar forsinkelse Jitter +/-20 nano sek. |
| On-board beregninger | Ja |
| Indbygget lagring af kalibreringskoefficient | Ja |
| Temperaturovervågning | Ja |
| Evalueringssoftware (Windows) | DISB-USB evalueringssoftware |
| Programmeringsgrænseflade | Register R/W over SPI |
DISB-485
Elektronik, der bruges til højhastighedsspektrometre med høj opløsning og InGaAs-udstyr. Grænsefladen er Serial Peripheral Interface (SPI), og ved at kombinere den med et USB Bridgeboard kan du oprette en grænseflade via USB. Du kan se en liste over funktionerne i vores DISB-485 i tabellen nedenfor.
| Elektronik | DISB-485 |
|---|---|
| Hovedgrænseflade | SPI |
| Valgfri grænseflade | USB (DISB-USB-bro) |
| Billedhastighed (SPI, 1024 pixels) | 1500 Hz |
| Understøttede detektorer | G14714-1024DG |
| Strømforbrug (typ.) | 1.4 W |
| integrationstid kontrol | Kan konfigureres integrationstid |
| Ekstern udløser | Konfigurerbar forsinkelse Jitter +/-20 nano sek. |
| On-board beregninger | Ja |
| Indbygget lagring af kalibreringskoefficient | Ja |
| Temperaturovervågning | Ja |
| Evalueringssoftware (Windows) | DISB-USB evalueringssoftware |
| Programmeringsgrænseflade | Register R/W over SPI |
DISB-466
Elektronik, der bruges til TE-kølede InGaAs-udstyrede spektrometre. Grænsefladen er Serial Peripheral Interface (SPI), og ved at kombinere den med et USB-brokort kan du oprette en grænseflade via USB. Du kan se en liste over funktionerne i vores DISB-466 i tabellen nedenfor.
| Elektronik | DISB-466 |
|---|---|
| Hovedgrænseflade | SPI |
| Valgfri grænseflade | USB (DISB-USB-bro) |
| Billedhastighed (SPI, 256 pixels) | 3000 kHz |
| Understøttede detektorer | G11508 InGaAs G11477 InGaAs |
| Strømforbrug (typ.) | 1.25 W |
| TEC strømforbrug (typ. S11508 / S11477) | 3.9 / 6.0 W |
| integrationstid kontrol | Kan konfigureres integrationstid |
| Ekstern udløser | Konfigurerbar forsinkelse Jitter +/-20 nano sek. |
| On-board beregninger | Gennemsnitsberegning |
| Indbygget lagring af kalibreringskoefficient | Ja |
| TEC-kontrol | Ja |
| Temperaturovervågning | Ja |
| Evalueringssoftware (Windows) | DISB-USB evalueringssoftware |
| Programmeringsgrænseflade | Register R/W over SPI |
